Циклон - это специально разработанная система, используемая для разделения материалов с помощью центробежных сил. Материалы, подаваемые в циклон, обычно твердые, а среда внутри циклона по своей природе чрезвычайно абразивна. Поэтому износ внутри циклона является операционной угрозой. QMX Ceramic Engineering имеет материалы и опыт, чтобы минимизировать износ облицовки вашего циклона и таким образом уменьшить время простоя и повысить эффективность.
Основное тело циклона состоит из редуктора или конусообразной облицовки, сужающейся от большего диаметра до меньшего по всей ее длине.
Износостойкие решения для циклонов
Так как материалы, разделенные в циклоне, являются высокоабразивными, важно иметь облицовку циклона, которая выдерживает трудности работы. Ультравысокочистая алюмина может быть использована для увеличения срока службы и производительности циклона и может быть изготовлена по индивидуальному заказу, чтобы соответствовать всем геометриям, от трубопровода, ведущего к входу, до поискового элемента и выходного конуса.
Элементы циклона обычно подверженны износу
В циклонном агрегате есть много компонентов, подверженных высоким условиям износа. Taylor Ceramic Engineering может поставить многие из них из износостойких материалов, чтобы продлить срок службы компонентов. Некоторые из деталей, которые мы обычно поставляем, включают:
· Цилиндрические и конические вкладыши
· Входные секции
· Выходные секции
· Трубки-спиготы
· Вставки
· Верхние, средние и нижние конические секции
· Вихревые трубки
· Практически любая поверхность, подверженная износу!
Форматы износостойких покрытий
Можно использовать различные техники износостойкого линирования; от монолитных вставок до секций с плиткой.
Монолитные секции
QMX обладает уникальными возможностями для производства как маленьких, так и больших монолитных форм за короткие сроки. Эти секции могут быть сделаны индивидуально, чтобы соответствовать вашим точным требованиям.
Монолитные секции имеют преимущество быстроты установки, что уменьшает время простоя.
Плиточные секции
Так как большинство поверхностей, связанных с сборкой циклона, имеют изогнутую форму, Taylor Ceramic Engineering способна создавать плитку, которая точно соответствует требуемой форме. Плоские плитки на изогнутых поверхностях часто оставляют ряд плоскостей радиально вокруг внутренней поверхности циклона. Это не только прерывает поток материала, но и увеличивает износ на покрытых плитками поверхностях, что снижает срок службы оборудования. Однако, использование инженерно изогнутых плиток, которые соответствуют требуемой форме, уменьшает разрывы и повышает эффективность материалопотока, а следовательно, и эффективность оборудования.
| Категория | HC90 | HC92 | HC95 | HCT95 | HC99 | HC-ZTA | ZrO2 |
| Al2O3 | ≥90% | ≥92% | ≥95% | ≥ 95% | ≥ 99% | ≥75% | / |
| ZrO2 | / | / | / | / | / | ≥21% | ≥95% |
| Плотность | ≥3.50g/ cm3 | ≥3.60g/cm3 | ≥3.65g/cm3 | ≥3.70g/cm3 | ≥3.83g/cm3 | ≥4.10g/cm3 | ≥5.90g/cm3 |
| абсорбция воды | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% | ≤0.1% |
| HV 20 | ≥900 | ≥950 | ≥1000 | ≥1100 | ≥1200 | ≥1350 | ≥1100 |
| Твердость породы HRA | ≥80 | ≥82 | ≥85 | ≥88 | ≥90 | ≥90 | ≥88 |
| Прочность на изгиб, МПа | ≥180 | ≥220 | ≥250 | ≥300 | ≥330 | ≥400 | ≥800 |
| Компрессионная прочность, МПа | ≥970 | ≥1050 | ≥1300 | ≥1600 | ≥1800 | ≥2000 | / |
| Коэффициент разрушения (фрактурная термостойкость) KIc MPam 1/2 | ≥3.5 | ≥3.7 | ≥3.8 | ≥4.0 | ≥4.2 | ≥4.5 | ≥7.0 |
| Износ в объеме | ≤0.28 cm3 | ≤0.25cm3 | ≤0.20cm3 | ≤0.15cm3 | ≤0.10 cm3 | ≤0.05cm3 | ≤0.02cm3 |

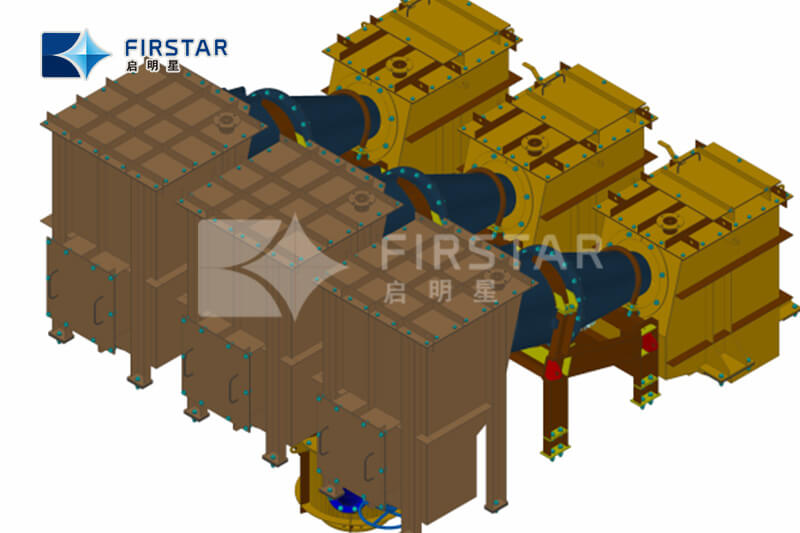

Компоновка чертежа:
